一、工程概況

本工程為特菱（深圳）冷卻塔有限公司TC-500H冷卻塔，本計算書按照實際情況對該冷卻塔鋼結構部分進行建模計算，應特菱（深圳）冷卻塔有限公司要求，對該結構進行復核驗算如下。

二、鋼結構計算

1、設計依據

《鋼結構設計規范》              （GB50017-2003）

《冷彎薄壁型鋼結構技術規范（GB50018-2002）

《建筑結構荷載規范》            （GB50009-2012）

《建筑抗震設計規范》            （GB50011-2010）

《建筑地基基礎設計規范》      （GB50007-2011）

《鋼結構焊接規范》               （GB50661-2011）

《鋼結構高強度螺栓連接技術規程》 （JGJ82-2011）
2、計算簡圖

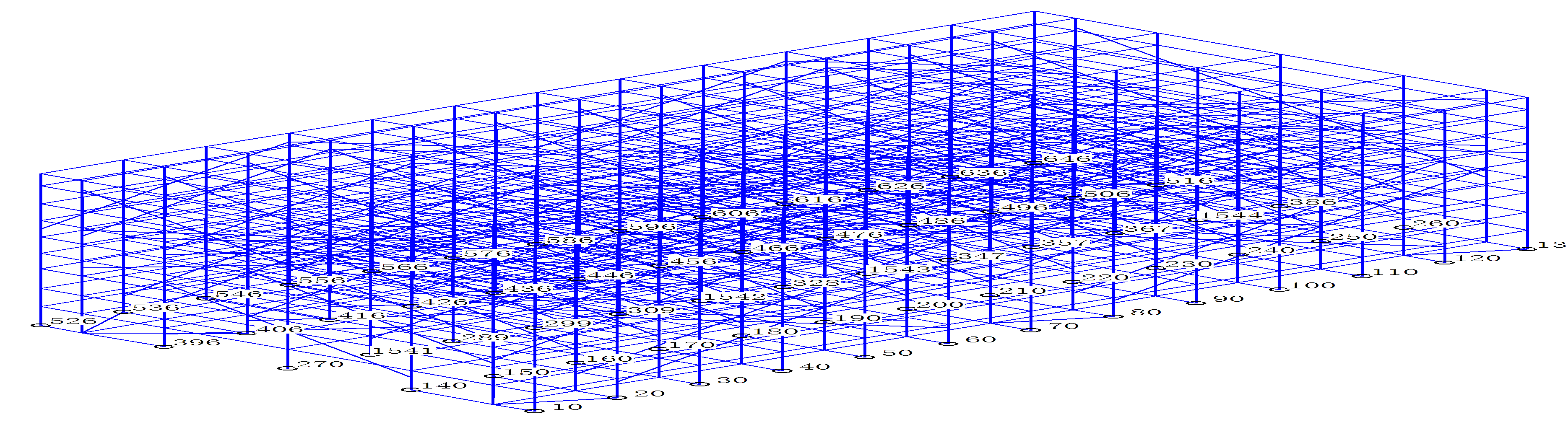

                     計算簡圖 (圓表示支座，數字為節點號)

 3、荷載與組合

 結構重要性系數： 1.00

3.1節點荷載

（1)工況號: 1

輸入荷載庫中的荷載:

序號	Px(kN)	Py(kN)	Pz(kN)	Mx(kN.m)	My(kN.m)	Mz(kN.m)
1	0.0	1.0	0.0	0.0	0.0	0.0

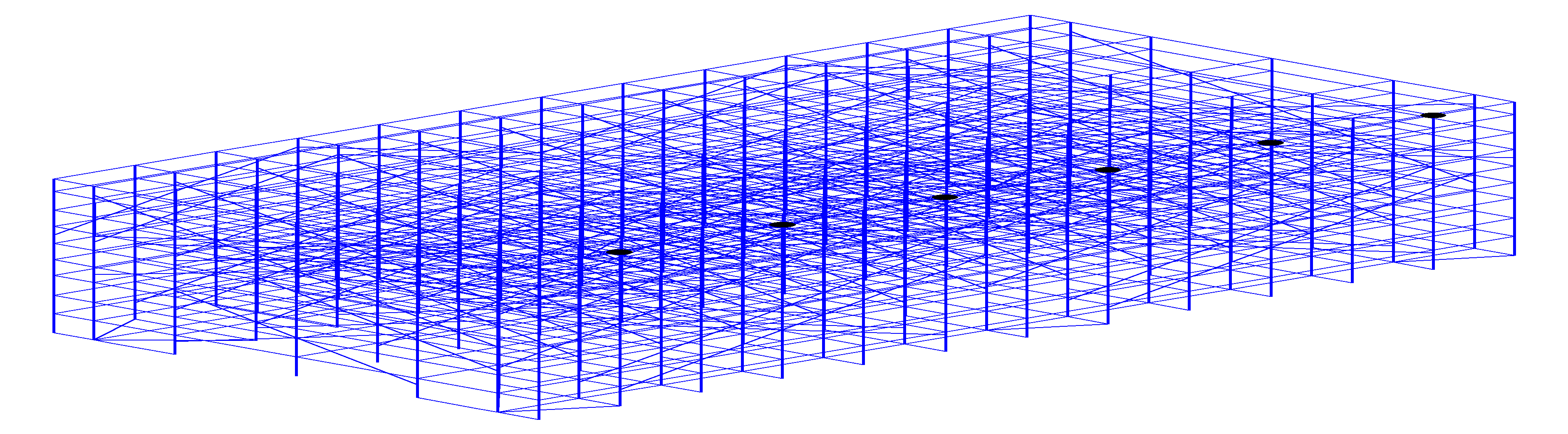

節點荷載分布圖:





3.2單元荷載

（1)工況號: 0

輸入的面荷載:

序號	荷載類型	導荷方式	體形系數	面荷載值 (基本風壓) kN/m2
1	恒載	單向桿件	--	1.50
2	恒載	單向桿件	--	0.06
3	恒載	單向桿件	--	0.05
4	恒載	單向桿件	--	0.80
5	恒載	單向桿件	--	0.15
6	恒載	單向桿件	--	0.80
7	恒載	單向桿件	--	0.75
8	恒載	單向桿件	--	0.30
